熔斷器接線圖解，熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開;運用這種原理制成的一種電流保護器。熔斷器廣泛應用于高低壓配電系統和控制系統以及用電設備中，作為短路和過電流的保護器，是應用最普遍的保護器件之一。

　　熔斷器的接線方法圖解

　　在使用時熔斷器時，熔斷器的三路分別連接到三相交流電源的L1、L2、L3三相，分別對三相電路進行限流保護。

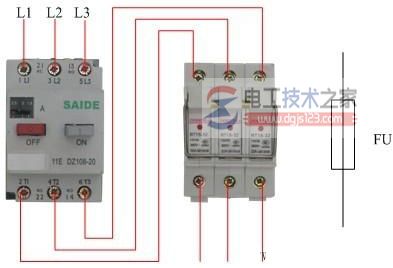

　　接線方法如圖：

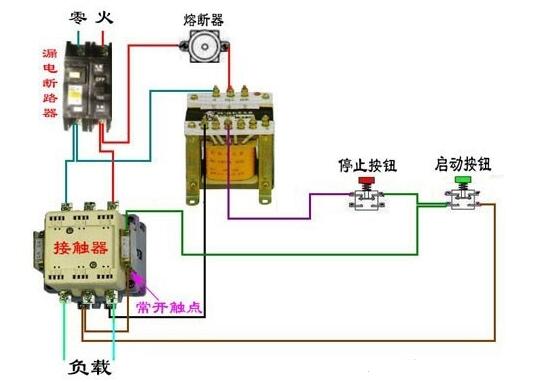

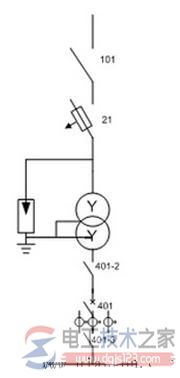

　　跌開式熔斷器主接線圖

　　有關跌開式熔斷器主接線圖的具體規定，跌開式熔斷器的安裝應符合某些規定，包括與垂線的夾角、相間距離、對地面距離，熔絲位置應安裝在消弧管中部偏上等。

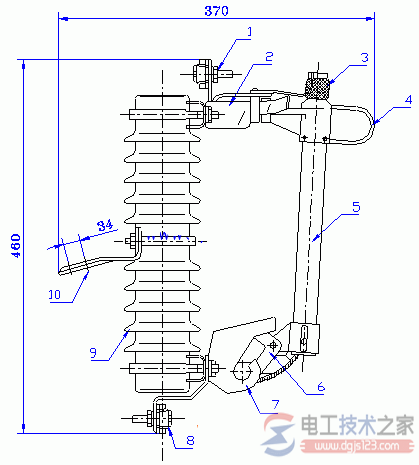

　　跌落式熔斷器的接線方法

　　有關跌落式熔斷器怎么接線的方法，跌落式熔斷器的接線注意事項有哪些，這里總結了七點，感興趣的朋友參考下。

　　熔斷器的組成

　　熔體是熔斷器的主要組成部分常做成絲狀、片狀或柵狀，熔體的材料通常由鉛、鉛錫合金或鋅等低熔點材料制成，稱為低熔點熔體，多用于小電流電路;另一種是由銀、銅等較高熔點的金屬制成，稱為高熔點材料，多用于大電流電路。熔管是熔體的保護外殼，用耐熱絕緣材料制成，在熔體熔斷是兼有滅弧作用。熔座是熔斷器的底座，作用是固定熔管和外接引線。

　　以上就是熔斷器接線圖解以及附加的熔斷器組成全部?jī)?nèi)容，希望能夠幫助到大家。
